产品描述

模块说明

天游ty8 JS-R297为第三代2.4G无线模组(红色),其工作在通用频段2400~2483MHz范围内,该模组集成射频收发,支持三种不同的传输数率250Kbps、1Mbps、2Mbps。操作简单,可用微控制器SPI接口控制模组工作及通信

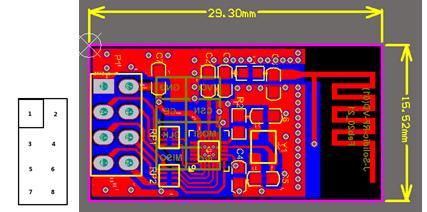

模块尺寸


接口定义

SPI接口,数据IO电压范围:2.2~3.3V

引脚序号

引脚定义

1

GND

2

天游ty8 VCC 电压范围2.2~3.3V

3

CE   开启信号,激活TX或者RX功能

4

CSN   SPI片选信号

5

CLK  SPI时钟信号

6

天游ty8 MOSI  SPI输入信号

7

天游ty8 MISO  SPI 输出信号

8

IRQ  中断引脚,低电平有效


主要特性参数

● 工作电压支持1.9~3.6V

天游ty8 ● 通信数率支持250Kbps、1Mbps、2Mbps

● SPI最高速率可达8Mbps

● 支持长度为32、64字节

天游ty8 ● 支持自动应答、自动重传


应用范围

◆ 无线遥控

◆ 有源无线标签

天游ty8 ◆ 智能家居及安防系统

◆ 工业传感器及无线工控设备
