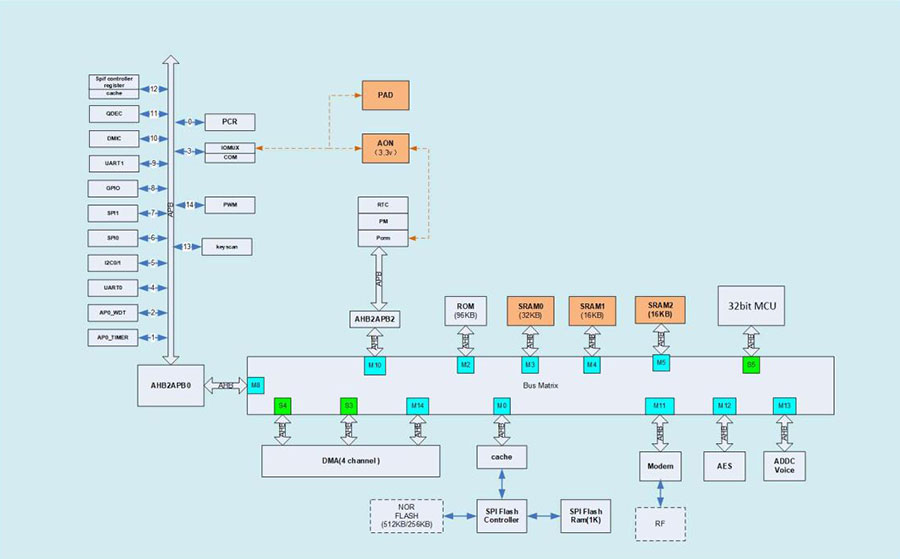

天游ty8 JS-BH66采用高性能蓝牙BLE芯片专为无线数据传输而设计,该芯片是一款高集成度低功耗Soc的32位处理器。芯片集成高性能RF收发器、基带处理器、Cortex-M0内核以及丰富的外围设备。
● 完成遵从蓝牙BLE(Bluetooth low engery)规范
● 内置PCB射频天线
天游ty8 ● 256KB系统闪存, 64KB SRAM空间
● 工作电压范围1.8~ 3.6V
● 发射功率可达10dB

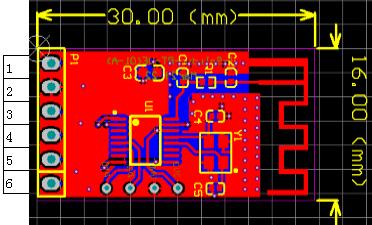

● 模块尺寸30.00*16.00
天游ty8 智能家居、穿戴设备、智能电子秤、蓝牙透传产品
| | 天游ty8 Min | 天游ty8 Max |
| 天游ty8 工作温度 | -40℃ | 天游ty8 85℃ |
| 工作电压 | 天游ty8 1.8V | 天游ty8 3.6V |
| 天游ty8 工作频段 | 天游ty8 2400MHz | 2483.5MHz |
| 天游ty8 RF功率 | 天游ty8 -20dB | 天游ty8 +10dB |
下面数据是在功率设置在0dB状态下广播期间功耗测试, 测试方法在电源电路中串入10欧电阻，对电阻两端进行电压采样。
| | 广播模式 |
| RX/TX峰值电流 | 8mA/8.6mA |
| 50ms | 天游ty8 900uA |
| 100ms | 500uA |
| 250ms | 210uA |
| 500ms | 100uA |
| 1000ms | 46uA |
| 管脚号 | 名称 | 功能描述 |
| 1 | 天游ty8 VCC | +3.3V电源 |
| 2 | GND | 地 |
| 3 | RX | RX 数据输出 |
| 4 | TX | 天游ty8 TX 数据输入 |
| 5 | 天游ty8 WEKUP | 天游ty8 休眠换醒控制（0：换醒，1：休眠） |
| 6 | 天游ty8 IND | 蓝牙状态指示（0：未连接， 1：已连接） |
