SDI0819

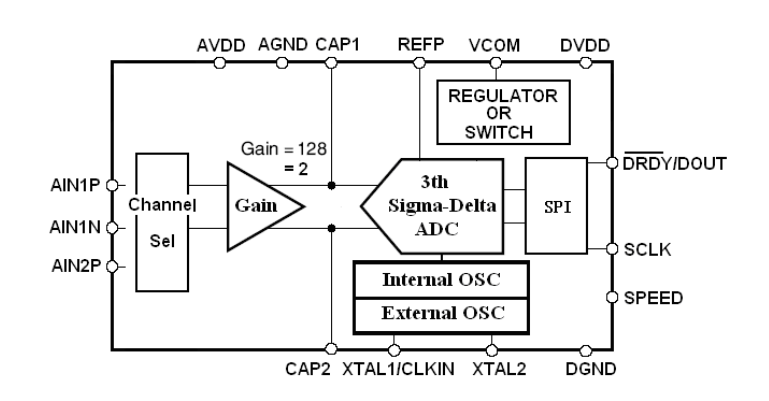

24位ADC-SDI0819是一款24位无失码的高分辨率模数转换器（ADC），采用3阶Sigma-Delta结构，内部集成128倍增益，可方便的应用到各类微弱信号测量系统中，如：电子秤、数字压力传感器、血压计等。
SDI0819通道A采用差分输入，进行高精度测量；通道B采用单端输入，方便测量环境参数（如：电源电压）
SDI0819提供参考源输出（VCOM输出2.8V），亦可做简单的控制开关使用（VCOM输出AVDD）。通过VCOM，可对外部传感器进行供电，以及进行方便的省电关断。
SDI0819内部集成128倍增益放大器。当VREFP=5V（PGA = 128倍）时，具有21位有效位（ENBO），等效输入噪声为18nV；
在电子秤应用中，SDI0819可以轻松实现60000点以上的电子秤精度。

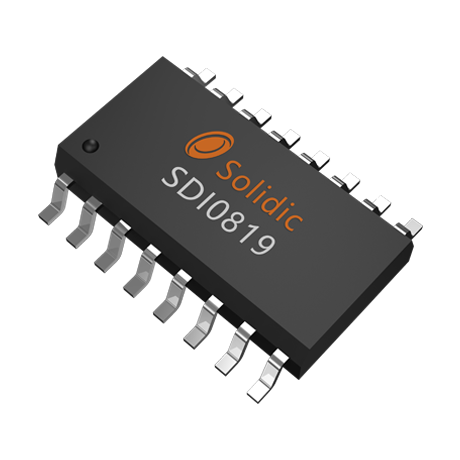

SDI0819提供DIP16、SOP16封装。

在线询价在线询价

产品描述资料下载样品申请

产品描述

产品特性

24位分辨率（无失码）
21位有效位(ENBO 128倍放大)
18.3位不动码
内部集成128/2倍增益放大器
内部集成震荡器
频率：4.92MHz 偏差：+/- 5%
输出码率10Hz、20Hz可选
内部集成参考电压（VCOM输出2.8V）,亦可做为简单开关使用（VCOM输出AVDD）。
SPI接口提供休眠控制，并切断VCOM输出，方便间歇供电。（内部采用最新算法，超快恢复速度）
提供环境监测通道B（单端输入，精度11位，输出码率600Hz）
提供时间机制，可方便的在设备上显示时间
采用SPI简化数据输出接口（2线），可开用端口更少的MCU。

工作电压：2.3v – 6v
